Биметаллический радиатор: что это такое, как устроен и почему его выбирают для центрального отопления
Биметаллический радиатор — это отопительный прибор, в котором теплоноситель контактирует только со стальным сердечником, а алюминиевый корпус с рёбрами отвечает за передачу тепла в помещение. Именно такая конструкция делает биметалл лучшим выбором для центрального отопления многоквартирных домов, где бывают скачки давления, гидроудары и не самый чистый теплоноситель. В статье разберём устройство, принцип работы, КПД, преимущества, модели Royal Thermo и Rifar, технические характеристики, расчёт секций и правильный монтаж.
Что такое биметаллический радиатор и почему он так называется
Слово «биметаллический» означает «состоящий из двух металлов». В биметаллическом радиаторе это:
- сталь — из неё сделан внутренний сердечник: вертикальные трубки и горизонтальные коллекторы, по которым движется вода или антифриз;
- алюминий — из него изготовлены наружные рёбра и корпус, которые контактируют с воздухом и отдают тепло помещению.
Сталь обеспечивает прочность и коррозионную стойкость, алюминий — высокую теплопроводность и лёгкость. Вода с алюминием не контактирует, поэтому биметаллический радиатор не боится электрохимической коррозии, которая опасна для обычных алюминиевых батарей. Именно за счёт комбинации двух металлов прибор выдерживает давление до 20–30 бар и температуру теплоносителя до 135 °С.
Устройство биметаллического радиатора

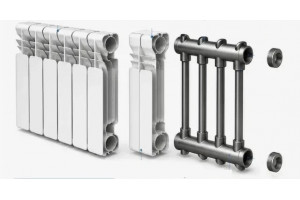

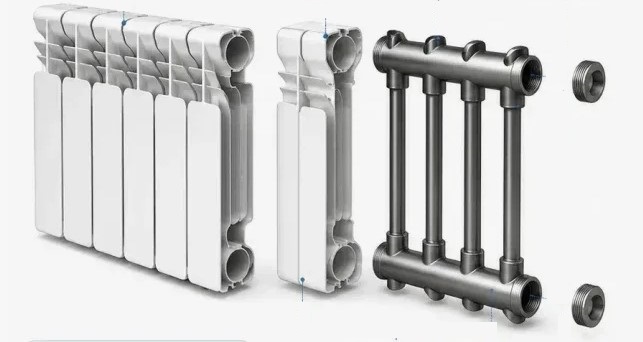

Схема устройства биметаллического радиатора: стальной сердечник внутри алюминиевого корпуса.
Рассмотрим конструкцию подробнее:
- Стальной сердечник. В каждой секции обычно две вертикальные стальные трубки и горизонтальные коллекторы. Толщина стенки — около 1,5–2 мм, что сопоставимо с обычными стальными водопроводными трубами.
- Алюминиевое оребрение. Корпус с развитой поверхностью отливают или прессуют вокруг стального сердечника. Рёбра увеличивают площадь теплообмена и создают конвекционные каналы.
- Межсекционные ниппели и прокладки. В секционных моделях секции соединяются стальными ниппелями с термостойкими прокладками. В монолитных моделях (например, RIFAR Monolit) ниппелей нет — коллекторы свариваются, что снижает риск протечек.
- Коллекторы и пробки. Верхний и нижний горизонтальные коллекторы соединяют секции. Сверху устанавливают кран Маевского для выпуска воздуха, снизу — заглушку или узел подключения.
- Арматура. На подаче ставят термостатический клапан, на обратке — запорный вентиль. Для нижнего подключения используют специальный узел с внутренней трубкой и терморегулятором.
- Кронштейны. Радиатор крепится к стене двумя верхними и одной-двумя нижними опорами; для тяжёлых моделей — четырьмя кронштейнами.

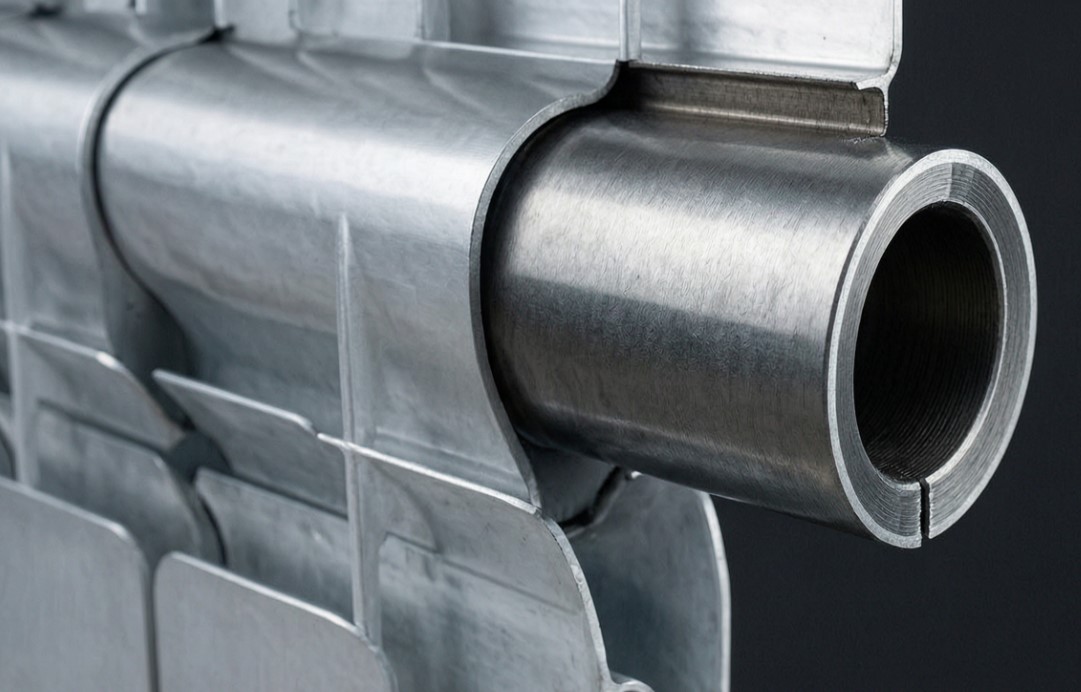

Разрез секции: стальные каналы для теплоносителя и алюминиевые рёбра для отдачи тепла.
Производители используют разные технологии: у одних стальной сердечник только в вертикальных каналах, у других — полностью стальные и вертикальные, и горизонтальные коллекторы. Для центрального отопления лучше выбирать модели с полностью стальным сердечником: они устойчивее к гидроударам и коррозии.
Принцип работы: как радиатор обогревает помещение
Горячий теплоноситель поступает в верхний коллектор, опускается по стальным вертикальным трубкам и выходит через нижний коллектор в обратку. Тепло от воды передаётся стали, затем алюминиевому корпусу и рёбрам. Рёбра нагревают воздух, и за счёт естественной конвекции тёплый воздух поднимается вверх, а холодный поступает снизу. Часть тепла передаётся излучением — оно нагревает предметы и поверхности в комнате.
Соотношение конвекции и излучения у биметаллических радиаторов составляет примерно 75 % на 25 %. Дополнительное оребрение на вертикальном коллекторе (технология POWERSHIFT у Royal Thermo) увеличивает теплоотдачу ещё на 5 %. Малый объём воды в секции (0,16–0,20 л) обеспечивает быстрый отклик: радиатор прогревается за 5–10 минут, а терморегулятор точно поддерживает температуру.
КПД биметаллического радиатора — это доля тепла теплоносителя, которая доходит до помещения. При правильной установке, экране за радиатором и нормальной циркуляции она составляет 95–98 %. Остальные 2–5 % — потери через стену, крепления и подводки. Именно поэтому биметалл эффективнее чугунных батарей: у чугуна больше тепловая инерция и объём воды, а алюминиевые рёбра биметалла отдают тепло быстрее.
Виды и конструктивные особенности
- Секционные — классические радиаторы из отдельных секций, соединённых ниппелями. Можно собрать нужное количество секций.
- Монолитные — секции соединены сваркой без ниппелей и прокладок (RIFAR Monolit). Меньше соединений — меньше риск протечек, выше давление и температура.
- С боковым подключением — подача и обратка сбоку; самый распространённый вариант, максимальная теплоотдача при диагональной схеме.
- С нижним подключением — трубы подключаются снизу (RIFAR Base Ventil, Monolit MVR, Royal Thermo BiLiner V). Удобно для скрытой разводки, встроенный терморегулятор.
- По межосевому расстоянию — 200, 300, 350 и 500 мм. Чем больше расстояние, тем выше секция и больше теплоотдача.
- По цвету — Royal Thermo BiLiner выпускается в белом (Bianco Traffico), чёрном (Noir Sable) и серебристом (Silver Satin); RIFAR — стандартный белый RAL 9016, цветные версии — под заказ по каталогу RAL.
Стандартная ширина секции — 80 мм, глубина — от 75 до 100 мм в зависимости от модели. Количество секций — от 4 до 14, некоторые модели собирают от 3 до 16 секций.
Преимущества биметаллических радиаторов
- Высокое рабочее давление — 20–30 бар, испытательное — до 45 бар. Подходят для многоэтажных домов с центральным отоплением.
- Стойкость к гидроударам и качеству теплоносителя — вода контактирует только со сталью, а не с алюминием.
- Высокая теплоотдача — 160–197 Вт с одной секции при ΔT = 70 °С.
- Малый объём воды — 0,16–0,20 л на секцию, радиатор быстро реагирует на терморегулятор и экономит топливо.
- Долговечность — производители дают гарантию до 25 лет, расчётный срок службы — 25–30 лет.
- Компактность и дизайн — ширина секции 80 мм, есть цветные модели, подходят для современных интерьеров.
- Совместимость с антифризами — большинство моделей (кроме RIFAR Base Ventil) допускают незамерзающий теплоноситель.
Недостатки и на что обратить внимание
- Цена выше, чем у алюминиевых и стальных панельных радиаторов.
- Малый объём воды требует аккуратного удаления воздуха: обязательно ставьте кран Маевского.
- Стальной сердечник может корродировать, если систему сливать на длительное время и оставлять с воздухом.
- Не все модели допускают антифриз: например, RIFAR Base Ventil — только подготовленная вода.
- Нужен правильный крепёж: вес 10 секций с водой может достигать 20–25 кг.
- Для частного дома с низким давлением и хорошим теплоносителем биметалл может быть избыточен по цене.
Для каких отопительных систем лучше использовать
Центральное отопление многоквартирных домов — главная сфера применения биметаллических радиаторов. Здесь высокое давление, гидроудары, сезонные отключения и нестабильное качество воды. Биметалл с полностью стальным сердечником (RIFAR Monolit, Royal Thermo BiLiner, Revolution Bimetall) служит дольше и безопаснее алюминиевых моделей.
Старые системы с чугунными батареями, где возможны загрязнения и скачки давления, лучше комплектовать монолитными моделями RIFAR Monolit: у них нет межсекционных прокладок, рабочее давление до 30 атм, температура до 135 °С, а гарантия производителя — 25 лет.
Индивидуальное отопление частного дома: биметалл тоже подойдёт, особенно если котёл работает с высоким давлением или в системе используется антифриз. Но при низком давлении и стабильном качестве воды можно сэкономить и выбрать алюминиевые или стальные панельные радиаторы.
Системы с нижней разводкой: выбирайте модели с нижним подключением — RIFAR Base Ventil, Monolit MVR, Royal Thermo BiLiner V. Они аккуратно смотрятся и позволяют спрятать трубы.
Модели Royal Thermo и RIFAR: характеристики и цены
Royal Thermo BiLiner 500 — биметаллический дизайн-радиатор с полностью стальным сердечником.

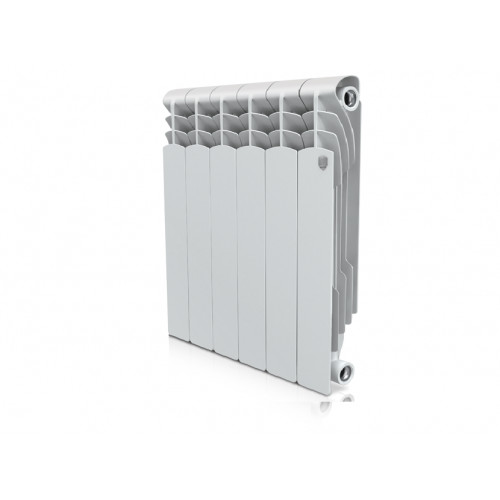

Royal Thermo Revolution Bimetall 500 — надёжный биметалл для центрального отопления.

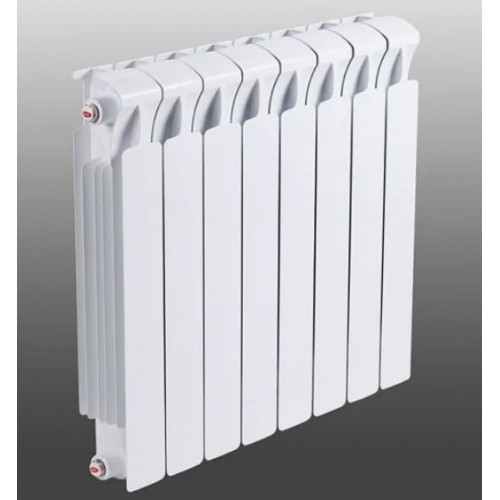

RIFAR Monolit 500 — монолитный биметалл без межсекционных соединений.
RIFAR Base Ventil 500 — биметалл с нижним подключением и термостатическим клапаном.
| Модель | Межосевое расстояние | Теплоотдача секции, Вт | Рабочее давление | Макс. температура | Габариты В×Ш×Г, мм | Объём секции, л | Вес секции, кг | Цена 10 секций в «Водолее» |
|---|---|---|---|---|---|---|---|---|
| Royal Thermo BiLiner 500 | 500 | 170 | 30 бар | 120 °С | 574×80×87 | ≈0,19 | ≈1,90 | от 12 500 ₽ (белый) |
| Royal Thermo BiLiner 350 | 350 | 122 | 30 бар | 120 °С | 415×80×87 | ≈0,17 | ≈1,35 | от 10 800 ₽ |
| Royal Thermo Revolution Bimetall 500 | 500 | 160 | 30 бар | 100 °С | 564×80×80 | ≈0,21 | ≈1,75 | от 8 500 ₽ |
| Royal Thermo Revolution Bimetall 350 | 350 | 122 | 30 бар | 100 °С | 415×80×80 | ≈0,18 | ≈1,35 | от 6 450 ₽ |
| RIFAR Monolit 500 | 500 | 191 | 30 атм | 135 °С | 577×80×100 | 0,20 | 2,10 | от 10 785 ₽ |
| RIFAR Monolit 350 MVR | 350 | 138 | 30 атм | 135 °С | 425×80×100 | 0,18 | 1,45 | от 10 785 ₽ |
| RIFAR Base Ventil 500 | 500 | 197 | 20 атм | 120 °С | 570×80×100 | 0,20 | 1,84 | от 14 600 ₽ |
| RIFAR Base Ventil 350 | 350 | 139 | 20 атм | 120 °С | 415×80×90 | 0,18 | 1,25 | от 14 340 ₽ |
| RIFAR Alp 500 | 500 | 161 | 20 атм | 120 °С | 570×80×75 | 0,20 | 1,46 | от 640 ₽/секция |
Цены указаны ориентировочно на 29.09.2026 по данным интернет-магазина «Водолей» и могут отличаться в зависимости от цвета, количества секций и комплектации. Больше моделей — в разделах биметаллические радиаторы Royal Thermo, радиаторы RIFAR и радиаторы отопления.
Как правильно подобрать количество секций: таблица расчёта
Количество секций зависит не только от площади, но и от региона, материала дома, утепления, остекления и высоты потолков. Базовая формула:
Q = S × q0 × kрегион × kстены × kутепления × kостекления × kвысоты
где Q — требуемая мощность, Вт; S — площадь, м²; q0 — удельные теплопотери, Вт/м² (таблица ниже). Затем количество секций:
N = Q × 1,1 / (Qсекции × kΔT)
где 1,1 — запас 10 %; Qсекции — теплоотдача одной секции при ΔT = 70 °С; kΔT — поправка на реальный температурный режим.
Ориентировочные удельные теплопотери q0 для потолка 2,7 м, одной наружной стены, среднего утепления и двухкамерного стеклопакета:
| Регион | q0, Вт/м² | Комментарий |
|---|---|---|
| Юг: Сочи, Краснодар, Крым | 70–80 | мягкая зима, но высокая влажность |
| Ростов-на-Дону, Ставрополь | 80–95 | умеренно холодная зима |
| Центр: Москва, Воронеж, Казань | 95–110 | стандартная зима |
| Северо-Запад: Санкт-Петербург | 105–120 | высокая влажность и ветер |
| Урал, Сибирь | 120–150 | суровая зима, нужен запас |
Поправочные коэффициенты:
| Фактор | Значение | Коэффициент |
|---|---|---|
| Материал дома | кирпич, панель без утепления / газобетон, дерево / каркас, современный | 1,15–1,20 / 1,0 / 0,9 |
| Утепление | без утепления / среднее / хорошее / пассивный дом | 1,2 / 1,0 / 0,85 / 0,7 |
| Остекление | одинарное / двойной стеклопакет / энергосберегающий / тройной | 1,2 / 1,0 / 0,9 / 0,8 |
| Высота потолков | H, м | H / 2,7 |
| Наружные стены | 1 / 2 / 3 / угловая | 1,0 / 1,1 / 1,2 / 1,3 |
Поправка на температурный режим:
| Режим, °С | ΔT, °С | kΔT |
|---|---|---|
| 90/70/20 | 70 | 1,0 |
| 80/60/20 | 50 | 0,75 |
| 75/65/20 | 50 | 0,75 |
| 70/55/20 | 42,5 | 0,62 |
| 60/45/20 | 32,5 | 0,45 |
Пример расчёта: спальня 20 м² в Сочи, кирпичный дом, стены утеплены, двухкамерный стеклопакет, потолок 2,8 м, одна наружная стена. Q = 20 × 80 × 1,1 × 0,9 × 1,0 × (2,8/2,7) = 1 647 Вт. С запасом 15 % — 1 894 Вт. Для RIFAR Monolit 500 с теплоотдачей 191 Вт при ΔT = 70 нужно 1 894 / 191 = 9,9 → 10 секций. Если система работает в режиме 75/65/20 (k = 0,75), то N = 1 894 / (191 × 0,75) = 13,2 → 14 секций.
Примеры для разных условий:
| Регион | Дом | Утепление | Остекление | S, м² | Расчётная Q, Вт | Monolit 500, ΔT=70 | Monolit 500, ΔT=50 |
|---|---|---|---|---|---|---|---|
| Сочи | кирпич | среднее | 2-камерный | 20 | ≈1 900 | 10 | 14 |
| Краснодар | газобетон | хорошее | 2-камерный | 18 | ≈1 300 | 7 | 9 |
| Москва | панель | среднее | 2-камерный | 20 | ≈2 600 | 13 | 18 |
| Санкт-Петербург | кирпич | хорошее | энергосберегающий | 20 | ≈1 900 | 10 | 14 |
| Новосибирск | кирпич | хорошее | тройной | 20 | ≈2 000 | 11 | 15 |
Расчёт всегда уточняйте по проекту: важны ориентация окон, инфильтрация, теплопоступления от техники и количество людей. Для панорамных окон и угловых комнат запас увеличивают до 20–25 %.
Как правильно монтировать биметаллический радиатор
Расстояния при установке:
- от пола до низа радиатора — 100–150 мм (оптимально 100–120 мм);
- от подоконника до верха радиатора — 100–150 мм (минимум 50 мм);
- от стены до задней поверхности — 30–50 мм;
- от боковых стен и мебели — не менее 20–30 мм;
- по ширине радиатор должен закрывать 50–75 % ширины окна и стоять по центру проёма.
Крепёж — по типу стены:
- Бетон, полнотелый кирпич: анкерные болты или дюбели 10–12 мм, 3 кронштейна на 4–10 секций, 4 кронштейна на 10–14 секций. Анкеры подбирают по весу с запасом 3–4 раза.
- Газобетон, пеноблок: специальные дюбели для газобетона или химические анкеры; обычные пластиковые дюбели не держат. Для тяжёлых радиаторов лучше использовать напольные опоры или закладную пластину.
- Гипсокартон: только через закладные (деревянный брус или металлический профиль) либо с напольными кронштейнами. Обычные дюбели-бабочки для радиатора недопустимы.
- Дерево: крепление в стойки каркаса или в закладной брус; используйте шурупы-глухари.
- Тонкие перегородки: усильте закладной или используйте напольный вариант крепления.
Порядок монтажа:
- Выберите место под окном, разметьте отверстия по шаблону или кронштейнам.
- Просверлите отверстия, установите анкеры и кронштейны; проверьте их по уровню.
- Навесьте радиатор, проверьте горизонтальность; при необходимости отрегулируйте кронштейны.
- Установите кран Маевского сверху, заглушку снизу, термостатический клапан на подачу и запорный вентиль на обратку.
- Промойте систему до подключения радиатора, чтобы грязь не попала в секции.
- Подключите радиатор по выбранной схеме: диагональной (максимальная теплоотдача), боковой односторонней (чуть ниже) или нижней (для моделей Base Ventil и MVR).
- Опрессуйте систему давлением 1,5 от рабочего, но не выше испытательного давления радиатора.
- Запустите отопление, выпустите воздух краном Маевского, отбалансируйте систему терморегуляторами.
Не рекомендуется сваривать трубы вплотную к радиатору и оставлять систему слитой на зиму без необходимости. Если в системе возможны заморозки, используйте антифриз, но только если он разрешён производителем модели.
Размеры и типоразмеры биметаллических радиаторов
Основные параметры, которые нужно сверить перед покупкой:
- Межосевое расстояние — 200, 300, 350 или 500 мм. От него зависит высота прибора: высота = межосевое расстояние + 65–77 мм.
- Ширина секции — как правило, 80 мм. Общая ширина = количество секций × 80 мм + 20–30 мм на боковые пробки.
- Глубина — 75–100 мм: RIFAR Alp — 75 мм, Royal Thermo Revolution — 80 мм, Royal Thermo BiLiner — 87 мм, RIFAR Monolit и Base — 90–100 мм.
- Количество секций — 4, 6, 8, 10, 12, 14; некоторые производители собирают 3–16 секций под заказ.
Пример: 10 секций с межосевым расстоянием 500 мм — это примерно 800 мм по ширине и 570–577 мм по высоте. Для комнаты 20 м² в средней полосе обычно достаточно 10–14 секций в зависимости от утепления и температурного режима.
Частые вопросы
Чем биметаллический радиатор отличается от алюминиевого? В биметалле вода контактирует со стальным сердечником, а алюминий только отдаёт тепло. Поэтому биметалл выдерживает большее давление, устойчив к гидроударам и не подвержен электрохимической коррозии.
Можно ли ставить биметаллический радиатор в частном доме? Да. Он подойдёт для систем с высоким давлением, антифризом и нестабильным качеством воды. Если давление низкое, а вода чистая, можно сэкономить на алюминиевых или стальных панельных радиаторах.
Какой радиатор лучше для центрального отопления? Для многоэтажек с высоким давлением — RIFAR Monolit (30 атм, 135 °С, без ниппелей), Royal Thermo BiLiner или Revolution Bimetall (30 бар). Для нижней разводки — RIFAR Base Ventil или Monolit MVR.
Сколько секций нужно на комнату 20 м²? В средней полосе при среднем утеплении — примерно 10–14 секций RIFAR Monolit 500; точный расчёт — по формуле из статьи с учётом региона, стен, остекления и высоты потолков.
Нужен ли терморегулятор на биметаллический радиатор? Да, термостатический клапан позволяет поддерживать комфортную температуру и экономит 20–30 % тепла. На обратке ставят запорный вентиль для обслуживания.
Итоги: какой биметаллический радиатор выбрать
- Для центрального отопления многоквартирного дома — RIFAR Monolit 500: максимальная прочность, 30 атм, 135 °С, нет межсекционных прокладок, гарантия 25 лет.
- Для дизайна и цвета — Royal Thermo BiLiner 500: белый, чёрный Noir Sable, серебристый Silver Satin, теплоотдача 170 Вт/секция, давление 30 бар.
- Для бюджета и стандартной разводки — Royal Thermo Revolution Bimetall 500: 160 Вт/секция, давление 30 бар, белый корпус, цена ниже BiLiner.
- Для нижнего подключения — RIFAR Base Ventil 500 или Monolit 350 MVR: аккуратная разводка, встроенный терморегулятор.
- Для компактной глубины — RIFAR Alp 500: всего 75 мм, теплоотдача 161 Вт/секция.
В интернет-магазине «Водолей» в Сочи можно подобрать биметаллические радиаторы Royal Thermo и RIFAR, а также краны Маевского, терморегуляторы, кронштейны и запорную арматуру. Смотрите разделы радиаторы отопления, Royal Thermo, RIFAR и RIFAR Base.
По вопросам подбора мощности, количества секций и монтажа звоните: +7 (938) 441-07-08.
