Как правильно рассчитать длину трубы контура тёплого пола: пошаговая методика
Ошибка в расчёте тёплого пола почти всегда проявляется одинаково: где-то пол греет слабо, где-то — перегревается, а насос работает с перегрузкой. Причина чаще всего не в котле, а в длине контуров и их балансировке. В этой статье — понятная пошаговая методика: как посчитать длину трубы для каждого помещения, определить расход и сопротивление контура и правильно выставить расходомеры по показаниям колбы.

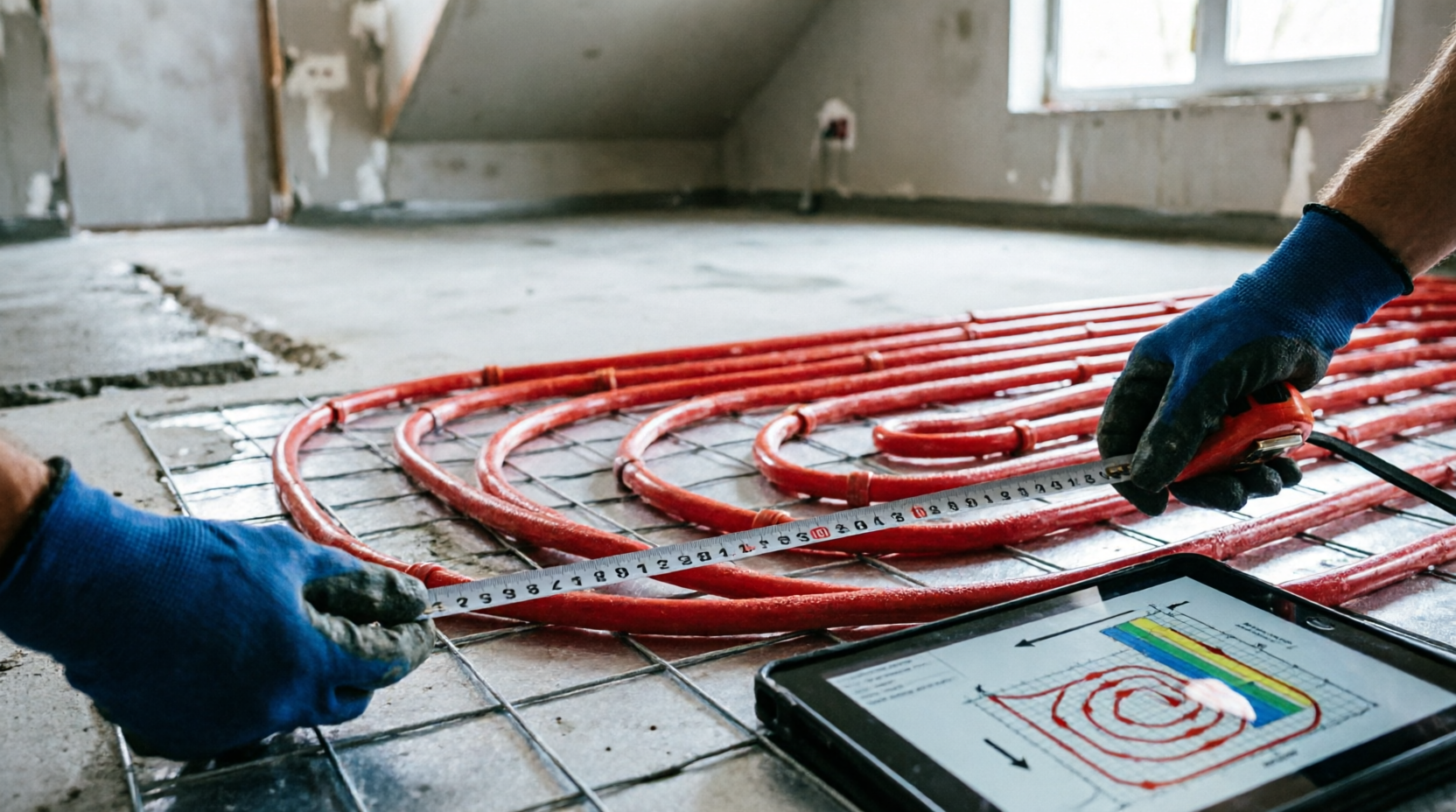

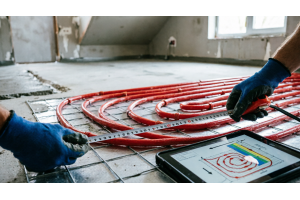

Длина контура и шаг укладки подбираются под теплопотери каждого помещения, а не «на глаз».
С чего начинается расчёт: пять исходных данных
Прежде чем считать метры трубы, соберите пять параметров по каждому помещению:
- Площадь помещения и полезная площадь укладки. Из площади вычитаются зоны под мебелью, техникой, шкафами и сантехникой — там труба не работает или работает неэффективно.
- Теплопотери помещения, Вт/м². Их берут из теплотехнического расчёта. Ориентиры: 50–80 Вт/м² для утеплённого дома, 80–120 Вт/м² для обычного, 120–150 Вт/м² для помещений с большим остеклением и санузлов.
- Расчётная температура воздуха в помещении (обычно 20–22 °С для жилых, 24–26 °С для ванных, 16–18 °С для коридоров и нежилых зон).
- Допустимая температура поверхности пола. По СП 60.13330: не выше 26 °С для помещений с постоянным пребыванием людей, не выше 31 °С — для помещений с временным пребыванием, а также обходных дорожек бассейнов; для детских учреждений — 23 °С. Температура по оси трубы в жилых зданиях и детских учреждениях не должна превышать 35 °С.
- Температурный график и покрытие. Комфортный режим тёплого пола — подача 35–45 °С, перепад ΔT между подачей и обраткой 5–10 °С. Плитка отдаёт тепло лучше всего, ламинат снижает теплоотдачу на 10–15 %, паркет и ковролин — на 25–40 %.
Шаг 1. Считаем теплопотери и проверяем, хватит ли тёплого пола
Сначала определите общую тепловую нагрузку помещения:
Q = qуд × S, где Q — Вт, qуд — удельные теплопотери, Вт/м², S — площадь помещения, м².
Затем посчитайте, сколько тепла физически может отдать поверхность пола при нормативной температуре:
qmax = α × (tпола − tвозд), где α ≈ 11,5 Вт/(м²·К) для плитки и керамогранита, 8–10 Вт/(м²·К) для ламината, паркета и ковролина.
Пример: жилая комната, воздух 20 °С, допустимая температура пола 26 °С, плитка. qmax = 11,5 × (26 − 20) = 69 Вт/м². Если фактические теплопотери 100 Вт/м², тёплый пол закроет только 69 Вт/м², а остаток — около 31 Вт/м² — придётся компенсировать радиатором, фанкойлом или дополнительным утеплением. Поднимать температуру пола выше нормы нельзя: это уже не комфортный, а «горячий» пол.

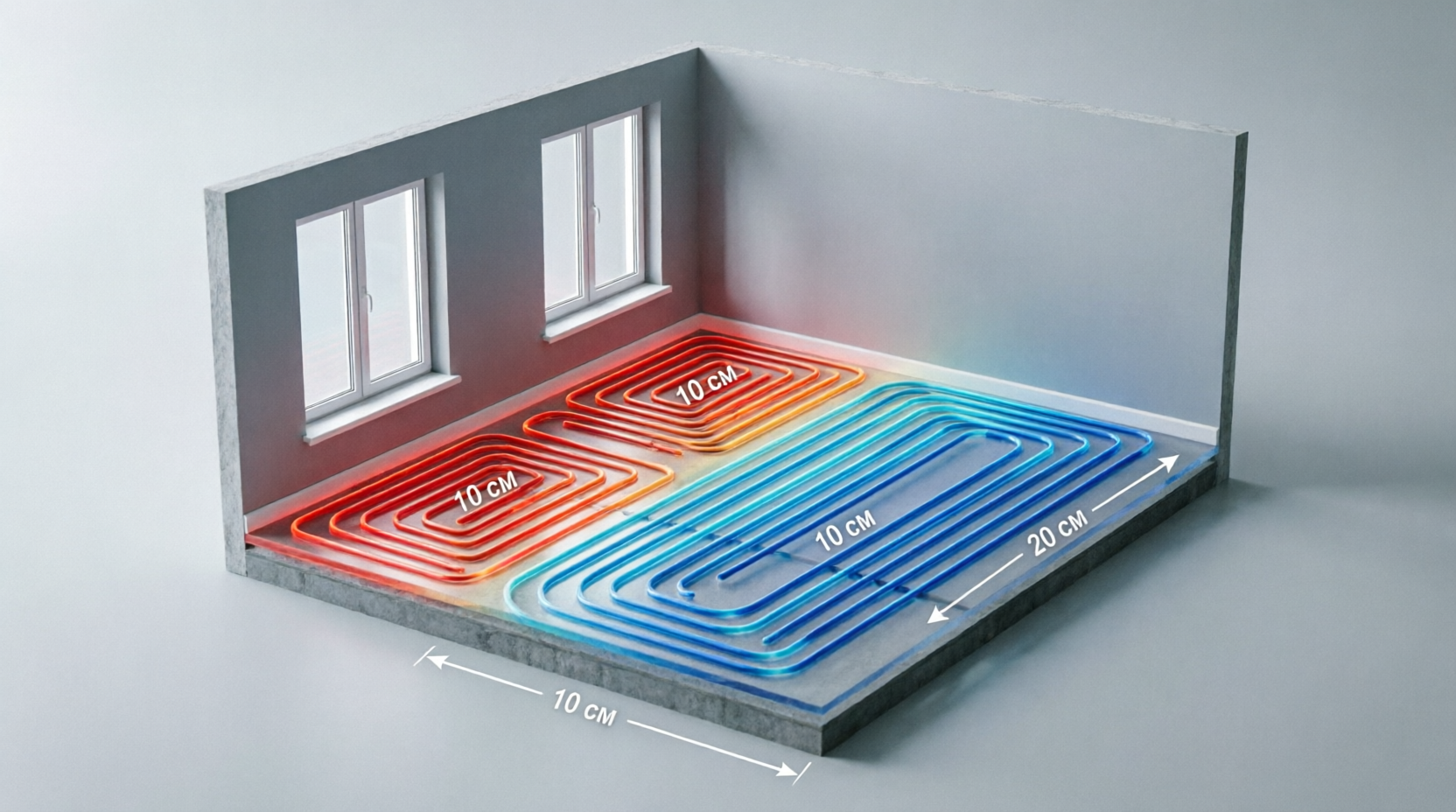

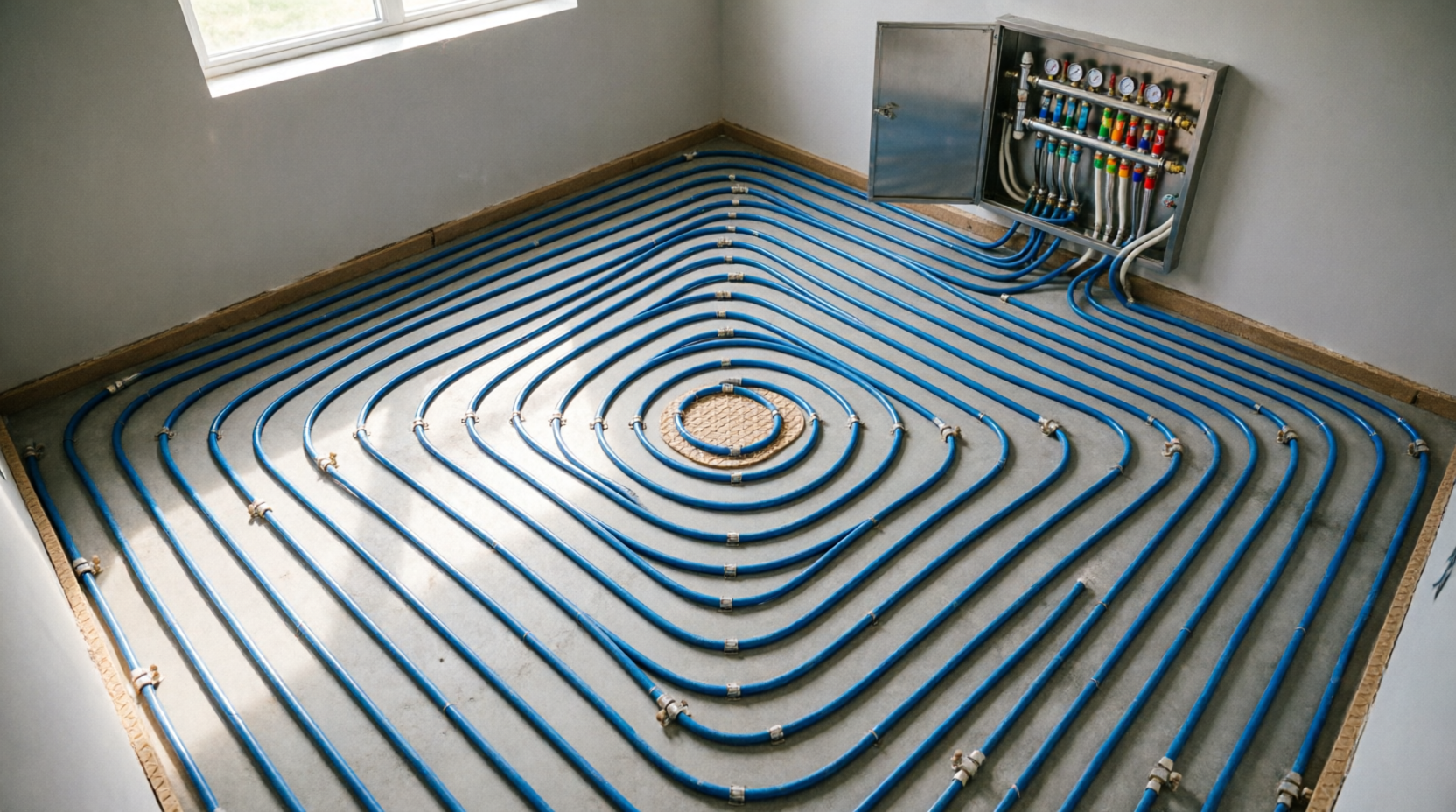

Шаг укладки по зонам: у наружных стен и окон трубу укладывают чаще, в центре помещения — реже.
| Помещение | Ориентир по теплопотерям, Вт/м² | Макс. температура пола, °С | Хватает ли только тёплого пола |
|---|---|---|---|
| Спальня, жилая комната | 60–100 | 26 | До ~70 Вт/м²; выше — нужен радиатор или утепление |
| Детская (домашняя) | 60–100 | 26 (для детских учреждений — 23) | До ~70 Вт/м², при 23 °С — ещё меньше |
| Гостиная | 70–120 | 26 | Часто требуется радиатор под окном |
| Кухня | 80–120 | 26 | Мебель «съедает» площадь, часто нужен дополнительный прибор |
| Коридор, холл | 40–70 | 26 или 31 (временное пребывание) | Как правило, хватает |
| Ванная, санузел | 100–150 | 31 (временное пребывание), по проекту | Тёплый пол + полотенцесушитель |
| Нежилые: офис, магазин, спортзал | 100–150 | 26 — постоянное, 31 — временное пребывание | Часто нужны дополнительные отопительные приборы |
Шаг 2. Выбираем шаг укладки трубы
Шаг — это расстояние между соседними витками трубы. Чем меньше шаг, тем больше метров трубы на 1 м², тем равномернее прогревается стяжка и тем выше средняя температура поверхности. Но бесконечно уменьшать шаг нельзя: расход трубы растёт, а максимальная температура пола всё равно ограничена нормами.
| Шаг укладки, мм | 100 | 150 | 200 | 250 | 300 |
|---|---|---|---|---|---|
| Трубы на 1 м², м (без подводок) | 10,0 | 6,7 | 5,0 | 4,0 | 3,3 |
Практические рекомендации по шагу:
- 100–150 мм — санузлы, детские, зоны у больших окон и наружных стен, помещения с высокими теплопотерями;
- 150 мм — универсальный шаг для жилых комнат; при шаге 150 мм и подаче 40 °С плитка отдаёт примерно 80–90 Вт/м²;
- 200–250 мм — коридоры, холлы, кухни под свободными зонами, помещения с низкими теплопотерями;
- 300 мм — только вспомогательные зоны, где тёплый пол не является основным отоплением.
Важно: под шкафами, холодильником, кухонными тумбами и ванной трубу не укладывают — это не только бесполезно, но иногда и вредно для мебели. Именно поэтому расчёт ведут по полезной площади, а не по площади помещения.
Шаг 3. Считаем длину трубы контура
Базовая формула длины одной петли:
L = (Sполезн / b) × k + 2 × Lподв + Lподкл
где Sполезн — полезная площадь, м²; b — шаг укладки, м (например, 0,15); k = 1,1 — запас 10 % на повороты, обходы и неточности раскладки; Lподв — расстояние от коллектора до помещения в одну сторону, м; Lподкл — запас на подключение к коллектору, обычно 0,5–1 м на каждое подключение.
Пример для гостиной 24 м² (полезная площадь 22 м², шаг 150 мм, коллектор в 8 м):
- L = (22 / 0,15) × 1,1 + 2 × 8 = 146,7 × 1,1 + 16 = 161,3 + 16 = 177,3 м.
- Это больше рекомендуемой длины одной петли, поэтому делим на 2 контура: примерно по 88–90 м.
Рекомендуемые длины контуров для трубы 16×2,0 мм:
- 60–90 м — оптимальный диапазон для равномерного прогрева и умеренного сопротивления;
- до 100–120 м — допустимый максимум, но только при достаточном напоре насоса и тщательной балансировке;
- разница длин между контурами — не более 15–20 %; иначе короткие петли «заберут» весь расход, а длинные останутся холодными;
- соединения в стяжке запрещены: каждая петля должна быть цельной от коллектора до коллектора.
Пример расчёта по помещениям (ориентир, 70 Вт/м², плитка, подача 40 °С, ΔT = 7 °С):
| Помещение | Площадь, м² | Полезная площадь, м² | Шаг, мм | Длина, м | Контуров |
|---|---|---|---|---|---|
| Спальня | 14 | 12 | 200 | 82 | 1 |
| Детская | 12 | 10 | 150 | 89 | 1 |
| Гостиная | 24 | 22 | 150 | 177 | 2 по 88–90 м |
| Кухня | 10 | 6 | 150 | 60 | 1 (с дефицитом тепла) |
| Коридор | 8 | 8 | 250 | 51 | 1 |
| Ванная, санузел | 5 | 4,5 | 150 | 49 | 1 + полотенцесушитель |
| Нежилое (офис) | 30 | 28 | 150 | 221 | 3 по 74 м + радиаторы |
Чем короче петля, тем меньше сопротивление и проще балансировка. Но слишком короткие контуры (менее 30–40 м) тоже неудобны: расходомеры на них приходится сильно прикрывать, а точность настройки падает. Оптимально — 60–90 м.
Шаг 4. Считаем расход теплоносителя и скорость
Расход через контур зависит от тепловой нагрузки и принятого перепада температур:
G = 14,33 × Q / ΔT, где G — л/мин, Q — кВт, ΔT — °С.
Пример: контур с тепловой нагрузкой 840 Вт (0,84 кВт) при ΔT = 7 °С: G = 14,33 × 0,84 / 7 = 1,72 л/мин.
| Тепловая нагрузка контура | 500 Вт | 700 Вт | 1000 Вт | 1500 Вт | 2000 Вт |
|---|---|---|---|---|---|
| G при ΔT = 5 °С, л/мин | 1,4 | 2,0 | 2,9 | 4,3 | 5,7 |
| G при ΔT = 7 °С, л/мин | 1,0 | 1,4 | 2,0 | 3,1 | 4,1 |
| G при ΔT = 10 °С, л/мин | 0,7 | 1,0 | 1,4 | 2,1 | 2,9 |
Скорость воды в трубе 16×2,0 мм (внутренний диаметр 12 мм) считается по формуле:
v = G / (60 × A), где A = 0,000113 м² — площадь внутреннего сечения.
Рекомендуемая скорость — 0,2–0,5 м/с. Для трубы 16×2,0 это соответствует расходу примерно 1,4–3,4 л/мин на контур. При скорости ниже 0,2 м/с хуже выгоняется воздух и неравномернее прогрев; при скорости выше 0,5 м/с появляется шум и растут потери напора.
Шаг 5. Считаем сопротивление контура
Сопротивление контура складывается из линейных потерь по длине трубы и местных потерь в фитингах, поворотах, клапанах и коллекторе:
ΔP = (λ × L / d + Σζ) × ρ × v² / 2
где λ — коэффициент трения, L — длина трубы, d — внутренний диаметр, Σζ — сумма коэффициентов местных сопротивлений, ρ — плотность теплоносителя, v — скорость. Для практики удобнее пользоваться таблицами или онлайн-калькулятором производителя: точный расчёт вручную занимает много времени, а результат зависит от температуры и расхода.
Ориентировочные линейные потери для трубы 16×2,0 мм при температуре воды 40 °С:
| Расход, л/мин | Скорость, м/с | R, Па/м | ΔP на 60 м, кПа | ΔP на 80 м, кПа | ΔP на 100 м, кПа |
|---|---|---|---|---|---|
| 1,5 | 0,22 | ≈ 83 | 5,0 | 6,6 | 8,3 |
| 2,0 | 0,29 | ≈ 136 | 8,1 | 10,9 | 13,6 |
| 2,5 | 0,37 | ≈ 199 | 12,0 | 15,9 | 19,9 |
| 3,0 | 0,44 | ≈ 273 | 16,4 | 21,8 | 27,3 |
К линейным потерям добавьте 20–30 % на местные сопротивления: фитинги, повороты, балансировочные клапаны и расходомеры. Практический ориентир: сопротивление одного контура 16×2,0 мм должно укладываться в 5–20 кПа. Если получается больше 20–25 кПа, контур лучше разделить на два более коротких.
Напор насоса подбирают по самому «тяжёлому» контуру: ΔPнасоса = ΔPконтура + ΔPсмесительного узла + ΔPкотла и арматуры. Запас по напору — 15–20 %.

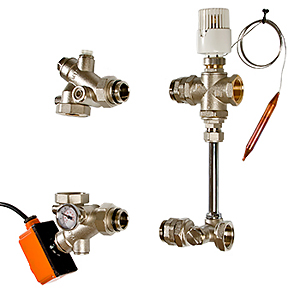

Насосно-смесительный узел обеспечивает нужную температуру подачи и располагаемый напор для всех контуров.
Шаг 6. Настраиваем расходомеры по колбе
Расходомер на коллекторе — это ротаметр: стеклянная колба со шкалой и поплавком. Расход считывается по верхнему краю поплавка, а не по его центру и не по нижнему краю. Типовая шкала — 1–4 л/мин (например, расходомер VALTEC 1–4 л/мин, евроконус 3/4").
Порядок балансировки:
- Промойте систему, выгоните воздух и убедитесь, что все запорные краны открыты.
- Рассчитайте требуемый расход для каждого контура по формуле G = 14,33 × Q / ΔT.
- Начните с самого длинного контура: полностью откройте его расходомер и установите насос на максимальную скорость.
- Выставьте поплавок на нужное значение по верхнему краю. Обычно регулировка выполняется поворотом картриджа расходомера шестигранником: по часовой стрелке расход уменьшается, против часовой — увеличивается.
- После настройки длинного контура выставьте остальные расходомеры по расчётным значениям.
- Через 20–30 минут проверьте перепад температур подачи и обратки каждого контура: он должен быть в пределах 5–10 °С. Если ΔT больше — расход мал, если меньше — расход завышен.
- Зафиксируйте настройки и запишите показания: это пригодится при следующем пуске и обслуживании.
Ориентировочная настройка расходомеров по длине контура (труба 16×2,0 мм, шаг 150 мм, удельная теплоотдача 70 Вт/м², плитка, ΔT = 7 °С):
| Длина контура, м | Площадь при шаге 150 мм, м² | Тепловая нагрузка, Вт | Расход при ΔT = 7 °С, л/мин | Показание по колбе |
|---|---|---|---|---|
| 50 | 7,5 | ≈ 525 | 1,1 | немного выше 1,0 |
| 60 | 9,0 | ≈ 630 | 1,3 | ≈ 1,3 |
| 70 | 10,5 | ≈ 735 | 1,5 | ≈ 1,5 |
| 80 | 12,0 | ≈ 840 | 1,7 | ≈ 1,7 |
| 90 | 13,5 | ≈ 945 | 1,9 | ≈ 1,9 |
| 100 | 15,0 | ≈ 1050 | 2,2 | немного выше 2,0 |
Если шкала расходомера 0,5–5 л/мин, значения те же — изменится только цена деления. Если фактическая тепловая нагрузка отличается от 70 Вт/м², не ориентируйтесь на длину «на глаз»: пересчитайте расход по формуле.

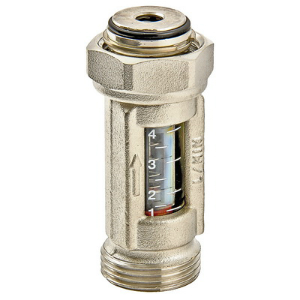

Расходомер VALTEC 1–4 л/мин: настройка ведётся по верхнему краю поплавка, после чего проверяется фактический ΔT контура.
Что делать, если расход не выставляется:
- Поплавок не поднимается даже при полностью открытом расходомере. Проверьте воздушную пробку, закрытые краны, фильтр и напор насоса. Возможно, контур слишком длинный или заужен.
- Все поплавки «стоят» на максимуме. Снизьте скорость насоса и прикройте короткие контуры — так вы перераспределите расход в пользу длинных петель.
- Поплавок колеблется. Обычно этовоздух в системе или завышенный расход; стравите воздух и проверьте настройку насоса.
- Нужный расход ниже 1 л/мин. Это сигнал, что контур слишком короткий или тепловая нагрузка мала; можно объединить его с соседней зоной, увеличить ΔT или использовать расходомер с меньшим диапазоном.
Особенности расчёта для разных помещений
Спальня. Комфортная температура пола — 24–26 °С, шаг 150–200 мм, длина контура 60–90 м. Под кроватью трубу можно не укладывать, но тогда полезная площадь уменьшается, и это нужно учесть в расчёте. Для спальни достаточно одного контура.
Детская. Если речь о домашней детской, ориентируйтесь на 26 °С; для детских учреждений норма жёстче — 23 °С, поэтому тёплый пол там часто работает как дополнение к радиаторам. Шаг 100–150 мм, длина контура 50–80 м.
Гостиная. Большие окна и наружные стены дают повышенные теплопотери. У окон шаг уменьшают до 100–150 мм, в центре — до 150–200 мм. Если расчётная длина превышает 90–100 м, гостиную делят на 2–3 контура, желательно с одинаковой длиной.
Кухня. До 30–40 % площади занято мебелью и техникой. Трубу укладывают только в свободных зонах, а дефицит тепла компенсируют радиатором или тёплыми стенами. Шаг 150–200 мм, длина контура 40–60 м.
Коридор, холл, прихожая. Теплопотери невысокие, шаг можно увеличить до 200–250 мм, длина контура 30–50 м. Часто коридор объединяют с соседней зоной, если это не нарушает балансировку.
Ванная и санузел. Плитка отдаёт тепло лучше, а норма для помещений с временным пребыванием допускает до 31 °С, поэтому тёплый пол здесь эффективен. Шаг 100–150 мм, длина контура 30–50 м. Пиковую нагрузку обычно покрывает полотенцесушитель. Не забывайте про гидроизоляцию и защиту трубы в местах прохода через стены.
Нежилые помещения. Для офисов, магазинов, спортзалов и производственных зон сначала уточните норму: 26 °С для постоянных рабочих мест и 31 °С для помещений с временным пребыванием. Теплопотери здесь часто 100–150 Вт/м², поэтому тёплый пол почти всегда комбинируют с вентиляцией, радиаторами или фанкойлами. Большие залы разбивают на несколько контуров одинаковой длины, иначе балансировка будет нестабильной.
Типичные ошибки
- Контур длиннее 100–120 м: насос не может обеспечить нужный расход, дальние витки остаются холодными.
- Разница длин контуров больше 20 %: короткие петли перегреваются, длинные недогреваются.
- Труба уложена под мебелью и техникой: бесполезный расход и риск повреждения мебели.
- Попытка поднять теплоотдачу только уменьшением шага: температура поверхности ограничена нормами, а не шагом.
- Отсутствие расчёта теплопотерь: «на глаз» тёплый пол почти всегда либо слабый, либо перегретый.
- Неправильная настройка расходомеров: показания снимают по центру поплавка или вообще не проверяют ΔT.
- Отсутствие опрессовки до заливки стяжки: любые соединения и повреждения должны быть выявлены до бетонирования.
Коротко: алгоритм расчёта
- Соберите исходные данные: площадь, полезная площадь, теплопотери, температуры воздуха и пола, покрытие.
- Проверьте, хватает ли тёплого пола: сравните qуд с qmax = α × (tпола − tвозд).
- Выберите шаг укладки по помещению и тепловой нагрузке.
- Посчитайте длину контура: L = (Sполезн / b) × 1,1 + 2 × Lподв.
- Разбейте на петли 60–90 м, выровняйте длины, исключите соединения в стяжке.
- Определите расход: G = 14,33 × Q / ΔT, проверьте скорость 0,2–0,5 м/с.
- Посчитайте сопротивление: ΔP = R × L + 20–30 % на местные сопротивления, подберите насос с запасом.
- Настройте расходомеры по верхнему краю поплавка и проверьте ΔT каждого контура в пределах 5–10 °С.
