Аксиальные фитинги STOUT: как работает надвижная гильза и чем отличаются от пресс-фитингов

Аксиальный фитинг часто путают с обычным пресс-фитингом: и там, и там есть гильза и специальный инструмент. Разница в том, как именно гильза соединяет трубу с фитингом. В аксиальной системе гильзу не сжимают клещами поперёк трубы — её надвигают на трубу вдоль оси, и она прижимает полиэтилен к корпусу фитинга. Отсюда и название: axial — осевой.

Разбираем, что происходит внутри такого соединения, почему оно считается одним из самых надёжных, в чём его реальные преимущества и ограничения, как монтировать и какие ошибки чаще всего приводят к протечкам. В конце — что из аксиальной линейки есть у STOUT.

1. Что такое аксиальный фитинг и почему «аксиальный»

Соединение собирается из трёх частей: труба, фитинг и гильза. Плюс инструмент — аксиальный пресс со сменными сегментами под каждый диаметр.

Порядок сборки выглядит так. Гильзу надевают на трубу. Фитинг вставляют в трубу до метки глубины посадки. Затем инструмент захватывает фитинг и протягивает гильзу вдоль трубы, пока она не сядет на посадочную зону корпуса. Всё: соединение готово, разобрать его уже нельзя.

Ключевой момент — направление усилия. У радиального пресса инструмент сжимает гильзу поперёк трубы, и профиль губок формирует замок. У аксиального усилие идёт вдоль оси, а гильза работает как обойма: она прижимает трубу к корпусу по всей длине посадочной зоны. Именно поэтому в профессиональной литературе операцию называют надвижкой гильзы или аксиальным прессованием, слово «обжим» здесь неточно: так описывают радиальную схему, где гильзу сжимают поперёк трубы, а не надвигают вдоль оси.

Принципиально способов три: аксиальная запрессовка (гильза надвигается вдоль оси), радиальная опрессовка (гильза сжимается поперёк оси) и компрессионное соединение (накидная гайка поджимает обжимное кольцо). Дальше речь о первых двух — на примере STOUT SFA и STOUT SFP.

2. Что происходит внутри соединения

По техническому паспорту соединение состоит из трёх элементов: фитинга со штуцером, трубы и надвижной пресс-гильзы. На штуцере выполнены кольцевые выступы — они фиксируют трубу и обеспечивают герметизацию. Упорный бурт не даёт трубе смещаться при напрессовке гильзы, а стопорный бурт фиксирует конечное положение самой гильзы.

Обратите внимание: резинового уплотнительного кольца в этом соединении нет. Герметичность держится не на эластомере, а на обжатии трубы по кольцевым выступам штуцера. Поэтому здесь нечему «выдавиться» давлением, нечему стареть от горячей воды и нечему разрушаться при гидроударе — уплотняет сам полимер.

Почему это работает именно с PEX-a. Сшитый полиэтилен пластичен: при надвижке гильзы он «течёт» и заполняет впадины между кольцевыми выступами штуцера. После обжатия материал стремится вернуться в исходную форму — эта «память» дополнительно прижимает трубу к корпусу. Получается не просто зажатая труба, а труба, механически «вросшая» в рельеф фитинга.

Отсюда и требования к монтажу. Рез должен быть ровным, под 90°: гильза садится по всей длине посадочной зоны, и если труба срезана косо, площадь прижима уменьшается. Перед установкой фитинга трубу расширяют расширителем — без этого фитинг не зайдёт на нужную глубину. Контроль посадки идёт не по метке, а по упорному бурту: фитинг заводится до него, а гильза затем надвигается до стопорного бурта.

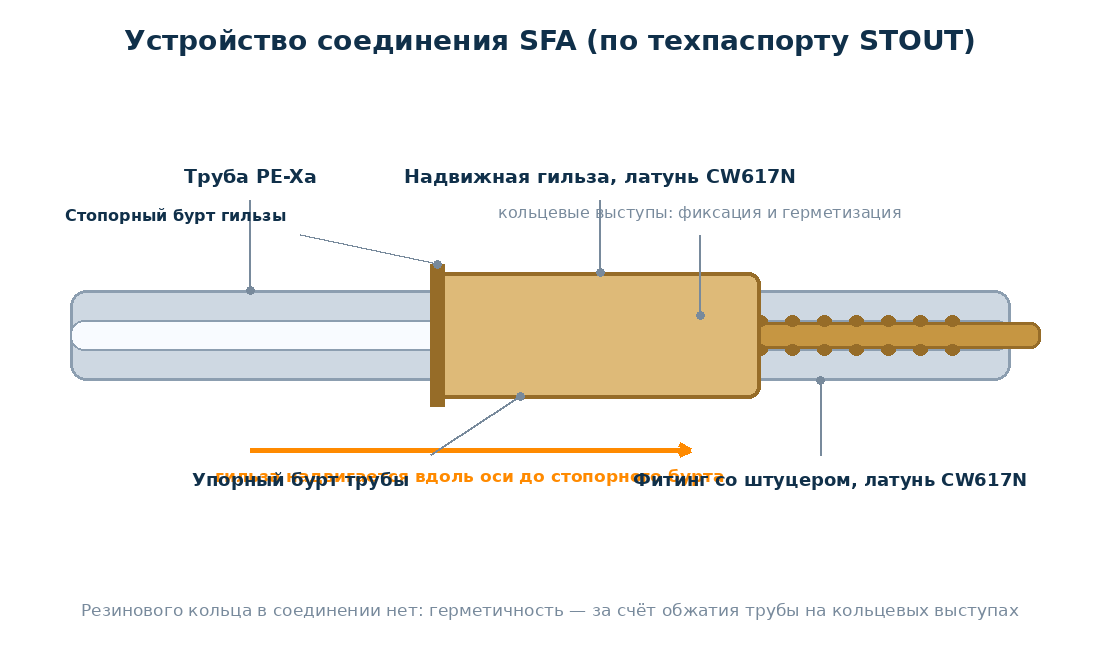

Схема 1. Резинового кольца нет: герметичность — за счёт обжатия трубы на кольцевых выступах штуцера.

3. Почему соединение надёжно: разбор нагрузок

Соединение в бытовой системе испытывает не только рабочее давление. Разберём по нагрузкам.

• Рабочее давление. В квартирных и домовых системах это обычно 3–6 бар, в частном доме с насосом — до 10. Давление стремится вытолкнуть трубу из фитинга; удерживают кольцевые выступы штуцера и сила прижима надвижной гильзы.
• Гидроудар. При быстром закрытии крана давление кратковременно подскакивает в разы. В аксиальном соединении нет резинового уплотнения, которое можно «срезать»: труба прижата к металлу по всей посадочной зоне, и скачок давления только сильнее прижимает её к кольцевым выступам.
• Вибрация. Насос, работающая стиральная машина, соседний стояк — всё это передаётся на трубы. В аксиальном соединении нет резьбы и нет деталей, которые могут ослабнуть от вибрации.
• Термоциклы. ГВС и отопление постоянно расширяют и сжимают трубу. Полиэтилен «дышит», но прижим гильзы остаётся постоянным, потому что гильза не пружинит и не раскручивается.
• Монтажные нагрузки. Трубу тянут, гнут, укладывают в стяжку. Соединение держит растяжение за счёт трения и кольцевых выступов штуцера, а не за счёт отдельного уплотнительного элемента.

Паспортные ограничения серии SFA: номинальное рабочее давление фитинга — 25 бар, но в системах допускается не выше 10 бар (ГОСТ 53630-2015); температура рабочей среды по паспорту — от −20 до +120 °C, при этом эксплуатация допускается до 95 °C, аварийная — до 100 °C. Ресурс — до 50 лет.

Итог: у соединения нет «слабого звена» в виде расходного уплотнения (пакли, льна, прокладки), которое нужно периодически подтягивать.

4. Из чего делают

Корпус и гильза — латунь CW617N. По паспорту SFA и корпус фитинга, и надвижная гильза изготовлены из латуни CW617N (CuZn40Pb2) по EN 12165 / DIN EN 12449. У этой серии латунная не только арматура, но и сама гильза — она не полимерная, как у некоторых других аксиальных систем.

Уплотнений из эластомеров нет. Герметизацию обеспечивает обжатие трубы на кольцевых выступах штуцера. Резиновых колец, которые нужно смазывать и которые стареют, в соединении нет — смазка при монтаже не требуется.

Питьевая вода и скрытый монтаж. На фитинги есть свидетельство о государственной регистрации. При скрытой прокладке паспорт требует изолировать латунные фитинги от контакта с цементом, гипсом и агрессивными средами (например, фум-лентой), а резьбовые соединения оставлять в доступных для ревизии местах.

И главное: аксиальное соединение — это система, а не отдельная деталь. Труба, фитинг, гильза и инструмент подобраны друг под друга с точностью до десятых миллиметра. Поэтому смешивать изделия разных систем нельзя: соединение может «сесть», но никто не гарантирует ни герметичность, ни ресурс.

5. Диаметры и как их подбирать

Главная путаница: полимерную трубу измеряют по наружному диаметру, а стальную — по условному проходу. «16-я» труба — это не «полдюйма»: внутри у неё около 11,6 мм, что ближе к DN10.

Труба PEX-a	Внутренний Ø	Аналог по проходу	Где обычно применяют
16 × 2,2	11,6 мм	~DN10	радиатор, умывальник, контур тёплого пола
20 × 2,8	14,4 мм	~DN15	смеситель, стиральная машина, ванная
25 × 3,5	18,0 мм	~DN20	квартирный стояк, ветка на 2–3 прибора
32 × 4,4	23,2 мм	~DN25	ввод в квартиру, ветка в доме
40 × 5,5	29,0 мм	~DN32	магистраль, котельная

Правила подбора простые. Считать нужно по расходу и потерям давления, а не «как у соседа». Для квартиры обычно хватает 16–25 мм, для дома на ввод — 25–32 мм. Скорость воды в бытовых системах держат до 1,5 м/с: выше — появляется шум и эрозия. Тёплый пол — это 16 мм, реже 20, и там важнее количество контуров, чем диаметр. Для ГВС с рециркуляцией обратку можно уменьшить на ступень.

6. Преимущества системы — и почему они вообще важны

• Полнопроходность. Внутренний канал фитинга не сужается: у аксиального соединения нет «бутылочного горлышка» и острых кромок. Это меньшее сопротивление, меньший шум и стабильная работа рециркуляции ГВС — там, где слабый насос легко «садится» на лишних сопротивлениях.
• Результат зависит от инструмента, а не от силы рук. У пресса есть индикатор срабатывания: соединение либо протянуто до конца, либо нет. У компрессионного соединения «недотянул» и «перетянул» — два одинаково плохих исхода, и оба не видны на глаз.
• Нет огня. Сварка и пайка требуют искры, огнетушителя и согласований в деревянных домах. Аксиальный пресс позволяет работать в готовом ремонте и рядом с горючими материалами.
• Скорость. Одно соединение занимает 10–20 секунд. На объекте это превращается в реальную экономию на оплате труда, особенно когда счёт идёт на сотни соединений.
• Скрытая прокладка. Системы, допущенные к замоноличиванию, можно заливать в стяжку и закрывать в штробе. Меньше ревизионных люков — чище ремонт и меньше «слабых мест» в интерьере.
• Меньше соединений вообще. Труба гнётся, поэтому поворот можно сделать гибом, а не уголком. Каждое соединение — потенциальная точка отказа, и аксиальная система позволяет их сократить.
• Стойкость к вибрации. Резьба от вибрации ослабляется — это классическая причина «мокрых» соединений у насосов. В аксиальном соединении ослабнуть нечему.
• Нет обслуживания. Не нужно подтягивать гайки, менять прокладки и обновлять лён. Для скрытых узлов это принципиально: обслуживать их всё равно никто не придёт.
• Долговечность. Полиэтилен не корродирует и не зарастает изнутри, латунь инертна к воде. При соблюдении параметров системы ресурс — 50 лет, то есть «на весь срок ремонта».
• Компактность. Фитинги небольшие, их легко спрятать в стяжке, штробе или коллекторном шкафу — это часто решает проблему в стеснённых санузлах.

7. Ограничения, о которых стоит знать заранее

• Соединение неразборное. Ошибка означает обрезку участка и новый фитинг с новой гильзой. Запаса трубы и пары фитингов «на всякий случай» — обязательная часть сметы.
• Нужен аксиальный пресс. Инструмент дорогой, со сменными сегментами под каждый диаметр. Для одного объекта его обычно арендуют или заказывают монтаж под ключ.
• Привязка к одной системе. Труба, фитинг, гильза и инструмент должны быть совместимы.
• Дисциплина монтажа. Забыли надеть гильзу — фитинг испорчен, придётся резать.
• Инструмент требует обслуживания. Изношенные сегменты дают неполную надвижку, которая проявится через месяцы, а не сразу.
• Фитинги дороже компрессионных. Экономия здесь делается на скорости и надёжности, а не на цене деталей.
• Чувствительность к загрязнению. Песок или стружка на посадочной зоне и кольцевых выступах — типичная причина точечной течи.
• Ограничения по среде. Газ, пар и пожаротушение требуют отдельного сертификата; бытовые аксиальные системы для этого не предназначены.
• УФ и механика. PEX нельзя оставлять под солнцем, а соединения — без защиты в зонах, где их могут задеть.

8. Монтаж: пошагово

Инструмент: аксиальный пресс с сегментами под 16 / 20 / 25 / 32 мм (наличие уточняйте у менеджера — для разового монтажа инструмент обычно арендуют), труборез или ножницы для PEX, маркер для метки глубины и ключ для резьбовых переходов.

Порядок операций:

1. Отрезать трубу перпендикулярно её оси подходящим труборезом.
2. Надеть гильзу на трубу. Внутренняя фаска должна смотреть в сторону фитинга — если перевернуть, гильза не сядет правильно.
3. Расширить трубу расширителем соответствующего типоразмера: вставить насадку до конца, полностью свести рукоятки, затем повторить расширение, повернув насадку в трубе на 10–20°.
4. Вставить фитинг в трубу на глубину до упорного бурта, без перекоса.
5. Надвинуть гильзу пресс-инструментом с насадкой своего типоразмера — до стопорного бурта гильзы. Инструмент тянет гильзу вдоль оси: это и есть аксиальное прессование.
6. Проверить визуально: гильза дошла до стопорного бурта, перекоса нет.
7. Испытать давлением по СП 73.13330 (до замоноличивания), затем промыть и закрыть конструкцию.

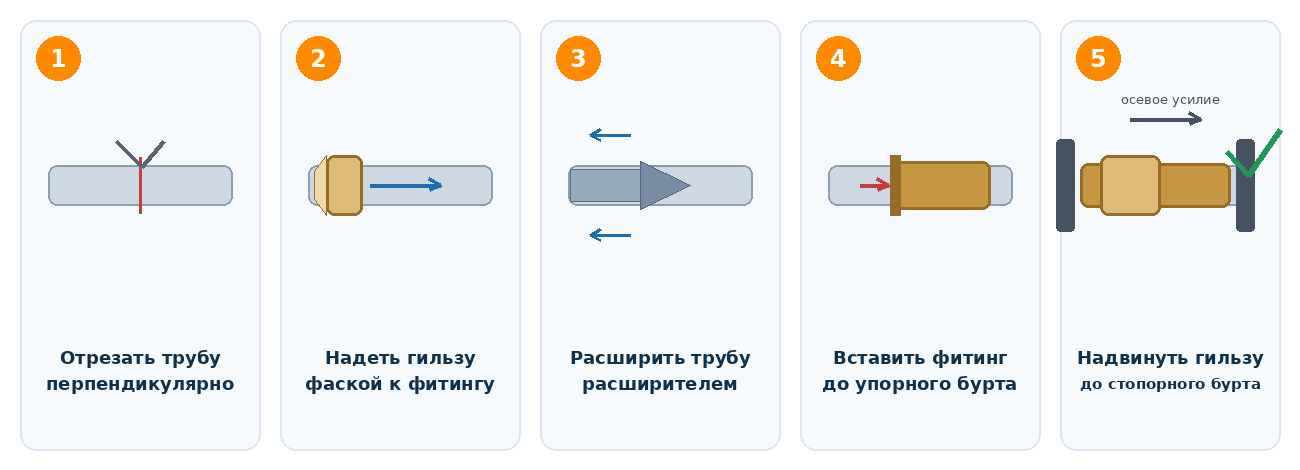

Схема 2. Пять шагов по техпаспорту: рез, гильза, расширение, фитинг, надвижка.

Температурное удлинение. PEX-a удлиняется примерно на 0,15 мм на метр на градус: для 10 м трубы при перепаде 50 °C это около 75 мм. Поэтому на длинных прямых участках нужны компенсационные петли и свободные ходы в стяжке и гофре, а жёстко защемлять трубу нельзя.

9. Пять ошибок, которые дают протечки

1. Забыли гильзу. Фитинг вставлен, инструмент сработал «в воздухе» — деталь испорчена, нужен новый фитинг и обрезок трубы.
2. Фитинг вставлен не до упорного бурта. Гильза садится только на часть посадочной зоны. Соединение может держать при опрессовке и потечь через сезон, когда полимер «усядется».
3. Перекос при надвижке. Гильза идёт неровно, прижим получается неравномерным. Визуально почти не отличается от правильного — поэтому нужен контроль метки и положения гильзы.
4. Не та оснастка или не та система. Сегменты другого диаметра или другой системы дают неполную надвижку. Внешне «сидит», ресурса нет.
5. Трубу не расширили или расширили не до конца. Фитинг не заходит на нужную глубину, прижим получается частичным. Это самая «невидимая» ошибка: внешне соединение выглядит собранным.
6. Гильза надета фаской не к фитингу. Гильза садится с перекосом и не доходит до стопорного бурта.
7. Загрязнение посадочной зоны. Песчинка или стружка на кольцевых выступах мешает равномерному прижиму.

Отдельно стоит упомянуть скрытые соединения: замоноличивать их можно только если сама система допущена к скрытой прокладке. Если допуска нет — соединение должно оставаться доступным.

10. Где применяют и где нельзя

Можно: холодное и горячее водоснабжение (включая питьевую воду при наличии санитарного заключения), отопление и тёплый пол, холодоснабжение, технологические линии, сжатый воздух при допуске системы.

Нельзя без отдельного допуска: газоснабжение, пар и теплоноситель выше паспортной температуры, пожаротушение, участки с постоянной вибрацией и агрессивными средами без защиты.

Обязательно: для отопления — труба с кислородным барьером, иначе кислород диффундирует через стенку и корродирует стальные части котла и радиаторов; для питьевой воды — санитарно-эпидемиологическое заключение.

Нормы: трубы — ГОСТ 32415-2013 и EN ISO 15875 (PEX); монтаж — СП 30.13330 (внутренний водопровод) и СП 60.13330 (отопление); испытания — СП 73.13330. Смотреть нужно не на отдельный фитинг, а на сертификат системы: именно он определяет давление, температуру, допуск к скрытой прокладке и ресурс.

11. Что есть у STOUT: линейка SFA

У STOUT аксиальная технология закрыта отдельной серией SFA для труб из сшитого полиэтилена. Это не «пара фитингов», а полный узел: гильзы, муфты, угольники, тройники, переходы на резьбу и евроконус, настенные уголки и готовые радиаторные трубки.

Группа	Что входит	Диаметры	Цена
Гильзы SFA-0020	надвижная гильза, латунь CW617N	16, 20, 25, 32	от 204 ₽
Муфты SFA-0003 / SFA-0004	равнопроходные и переходные	16–32	от 194 ₽
Угольники SFA-0007	поворот 90°	16–32	от 722 ₽
Угольники SFA-0005 / 0006 / 0009 / 0032	с наружной и внутренней резьбой, настенные	16–25	от 430 ₽
Тройники SFA-0013 / 0014 / 0028	равнопроходные, переходные, с резьбой	16–32	от 416 ₽
Переходники SFA-0001 / 0002	на наружную и внутреннюю резьбу	16–32	от 352 ₽
Накидные гайки SFA-0019 / SFA-0034	в том числе евроконус	16–25	от 352 ₽
Радиаторные трубки SFA-0025 / 0026	Г- и Т-образные, готовые	16, 20	от 1 027 ₽
Фиксатор поворота SFA-0029	металлический	16	222 ₽

Несколько позиций для ориентира: гильза 16, гильза 32, муфта 16, угольник 90° 16, тройник 16×16×16, переходник 16×R1/2, евроконус 16×G3/4.

Трубы под эту систему — PEX-a с кислородным слоем: SPX-0001 16×2,2 (315 ₽/м), 20×2,8 (463 ₽/м), 25×3,5 (740 ₽/м), 32×4,4 (480 ₽/м), а также SPX-0002 16×2,0 (278 ₽/м). Паспорт SFA допускает для 16 мм трубы стенку и 2,0, и 2,2 мм; для остальных диаметров — 20×2,8, 25×3,5, 32×4,4 и 40×5,5. Для монтажа нужен аксиальный пресс STOUT (комплект RAT-0001-001632 с насадками 16–32 мм); в каталоге «Водолея» он не представлен — уточняйте у менеджера.

Цены — по данным каталога на 20.10.2026 и могут меняться; актуальные смотрите в карточках товаров.

12. Сравнение: аксиальные фитинги SFA и пресс-фитинги SFP

Внутри линейки STOUT есть две разные системы, и их часто сравнивают. Чтобы сравнение было честным, дальше — только данные из техпаспортов: SFA для труб PE-Xa (паспорт, ред. №6 от 23.04.2026) и SFP для металлопластика PE-Xb/AL/PE-Xb (паспорт, ред. №3 от 17.05.2021).

Чем отличаются конструктивно. У SFA гильза надвигается вдоль оси и обжимает трубу на кольцевых выступах штуцера — отдельного уплотнительного кольца нет. У SFP гильза обжимается клещами поперёк оси, а герметичность держит кольцевое уплотнение EPDM, поджатое через полиэтиленовую шайбу. То есть в SFA уплотняет сам полимер, в SFP — эластомер.

Параметр	SFA (аксиальные)	SFP (пресс)
Тип соединения	аксиальная запрессовка, надвижная гильза	радиальная опрессовка
Труба	PE-Xa/EVOH, PE-Xa/Al/PE-RT	PE-Xb/AL/PE-Xb (металлопластик)
Корпус	латунь CW617N	латунь CW617N
Гильза	латунь CW617N, отдельная деталь	нерж. сталь AISI 304, входит в фитинг
Уплотнение	нет кольца: обжатие по кольцевым выступам	кольцо EPDM + шайба PE
Номинальное давление	25 бар (в системе — не выше 10 бар)	16 бар
Температура	−20…+120 °C (эксплуатация до 95 °C)	−25…+120 °C
Ресурс / гарантия	до 50 лет / 60 мес	до 50 лет / 60 мес
Диаметры	16–40 мм	16–32 мм
Скрытая прокладка	разрешена, включая замоноличивание	разрешена для исполнений без резьбы

Что надёжнее. По документам обе системы нормированы одинаково: до 50 лет ресурса и 60 месяцев гарантии, обе сертифицированы и обе допускают скрытую прокладку. Разница не в «надёжнее / ненадёжнее», а в том, что именно может отказать.

У SFA нет стареющего эластомера: уплотняет полимер, обжатый на металле, и запас по номинальному давлению выше — 25 бар против 16. Но критичны две операции: расширение трубы и надвижка гильзы до стопорного бурта. У SFP есть кольцо EPDM: оно чувствительно к загрязнению и старению, зато посадка трубы контролируется визуально — через контрольное отверстие в гильзе, а сама гильза стальная. Для скрытых узлов в системе PE-Xa аксиальный SFA предпочтительнее: в нём меньше элементов, которые стареют, и больше запас по давлению. Для металлопластика выбора нет — там работает SFP.

Сложность и скорость монтажа. У SFA пять операций: рез, гильза, расширение, фитинг, надвижка. Инструмент — аксиальный пресс с расширителем; смазка и калибровка не нужны. У SFP шесть операций: рез, калибровка развёрткой, силиконовая смазка, вставка трубы в гильзу до упора, установка клещей строго перпендикулярно оси, однократное сжатие до смыкания губок. Плюс требования к зазорам: между соседними пресс-фитингами не менее 70–80 мм, до стен и пола — 25–35 мм.

По времени одно соединение у обеих систем занимает примерно 10–20 секунд после подготовки. У SFA добавляется расширение (два прохода с поворотом насадки), у SFP — калибровка и смазка. На объекте разница невелика, но у SFA меньше «рецептурных» операций, где можно ошибиться.

Цены. Сравниваем готовое соединение 16 мм — со всеми деталями, которые нужны для его сборки.

Соединение 16 мм	SFA (аксиальные, каталог «Водолея»)	Резьба / компрессия (каталог «Водолея»)
Муфта	815 ₽ (2 гильзы 408 ₽ + муфта 407 ₽)	1 444 ₽ (2 евроконуса + муфта ВВ)
Угольник 90°	1 130 ₽ (2 гильзы + угольник)	—
Тройник	1 537 ₽ (3 гильзы + тройник)	1 935 ₽ (3 евроконуса + тройник ВВ)

Цены — по каталогу «Водолея» на 20.10.2026 и могут меняться; актуальные смотрите в карточках товаров.

Когда что. Система PE-Xa и скрытые узлы — SFA. Металлопластик — SFP, другой трубы эта система не предполагает. Открытые узлы с обслуживанием и малое число соединений — резьба или компрессия: там не нужен пресс, и всё разбирается.

Частые вопросы

STOUT SFA — это аксиальная система?
Да. Гильза SFA-0020 надевается на трубу и надвигается на фитинг инструментом вдоль оси — это классическая аксиальная схема.

Можно ли разобрать соединение и собрать заново?
Нет. Соединение неразборное: при ошибке участок вырезается, ставится новый фитинг и новая гильза.

Нужно ли калибровать трубу перед монтажом?
Для PEX-a нет — достаточно ровного реза под 90°. Калибровка нужна для металлопластика при радиальном прессе.

Подойдёт ли труба STOUT 16×2,0 под гильзу 16?
Да. Техпаспорт SFA допускает для 16 мм трубы толщину стенки и 2,0, и 2,2 мм.

Почему 16-я труба не равна «полдюйма»?
16 мм — наружный диаметр. Внутри около 11,6 мм, это ближе к DN10. Для замены полудюймовой стальной трубы обычно берут 20 мм.

Что будет, если недожать пресс?
Соединение может держать при опрессовке и потечь через месяцы. Поэтому важны исправный инструмент, метка глубины и визуальный контроль.

Характеристики приведены по техническому паспорту STOUT «Пресс-фитинги аксиальные латунные с надвижной гильзой, тип SFA», редакция №6 от 23.04.2026.

Итог

Аксиальный фитинг — это соединение, в котором гильза надвигается вдоль трубы и прижимает её к корпусу. Обжатие трубы по кольцевым выступам штуцера, отсутствие резьбы и резиновых уплотнений, полнопроходность и предсказуемый результат делают его одним из лучших решений для скрытой прокладки. Плата — неразборность, дорогой инструмент и привязка к одной системе.

У STOUT для этого есть полная линейка SFA и трубы PEX-a SPX с кислородным слоем: одной системой собирается и санузел, и квартирная разводка, и обвязка радиаторов.
